السبت، 20 مايو 2017

limites d’Atterberg NF P 94-051




1.       Objet de l’essai:
Compte tenu de leur structure, les argiles ont la propriété d’absorber des quantités d’eau très importantes ou au contraire, de se dessécher, ceci en fonction des conditions d’humidité auxquelles elles sont soumises.
Quelle que soit la nature de l’argile, celle-ci malaxée avec des quantités d’eau de plus en plus importantes, finit par se transformer en boue. L’argile a un comportement liquide.
Au contraire, si l’argile est suffisamment desséchée, les grains sont très resserrés et les liaisons deviennent plus intenses. L’argile a un comportement solide.
Les limites de consistance, ou limites d’Atterberg (pédologue Suédois) constituent un indice important en géotechnique. Ces limites sont mesurées avec un appareillage normalisé, sur le mortier, c'est-à-dire la fraction de sol qui passe au tamis de 400 mm. Il est défini trois limites :
- la limite de liquidité wL qui sépare l’état liquide de l’état plastique
- la limite de plasticité wP qui sépare l’état plastique de l’état solide
- la limite de retrait wS qui sépare l’état solide avec retrait de l’état solide sans retrait






2.       Limite de liquidité wL :
Pour déterminer la limite de liquidité, on étend sur une coupelle une couche du matériau dans lequel on trace une rainure au moyen d’un instrument en forme de V. On imprime à la coupelle des chocs semblables en comptant le nombre de chocs nécessaires pour fermer la rainure sur 1cm, on mesure alors la teneur en eau de la pâte.



Si on étudie la relation qui lie le nombre de chocs N à la teneur en eau w, on constate que la courbe représentative de cette relation est une droite en coordonnées semi-logarithmiques  (échelle arithmétique pour les teneurs en eau, logarithmique pour le nombre de chocs), lorsque le nombre est compris entre 15 et 35. Par définition, la limite de liquidité est la teneur en eau qui correspond à une fermeture en 25 chocs.


3. Limite de plasticité wp :
On forme une boulette à partir de la pâte préparée, puis on roule la boulette sur une plaque lisse, à la main de façon à obtenir un rouleau qui est aminci progressivement jusqu’à ce qu’ il atteigne 3 mm de diamètre.

Le rouleau au moment où il atteint 3 mm ± 0,5mm doit avoir une longueur de 10 cm et ne doit pas être creux.
La limite de plasticité est la teneur en eau du cylindre qui se fissure lorsque son diamètre atteint 3 mm ± 0,5mm.



الأحد، 14 مايو 2017

LABGEO تجارب ميكانيك التربة





كتاب يشرح معضم التجارب المخبرية الاساسسية في علم ميكانيك التربة

: مواضيع الكتاب
المحتوى الرطوبي  Moisture Content -1
الوزن النوعي Specific Gravity -2
 حدود اتربرغ Atterberg limits -3
حد السيولة Liquid limit-
حد اللدونة Plastic limit -
حد االنكماش Shrinkage limit -4
التحليل بالمناخل  Sieve analysis -5
الكثافه النسبيه Relative density -6
 الكثافه في الموقع Field density -7

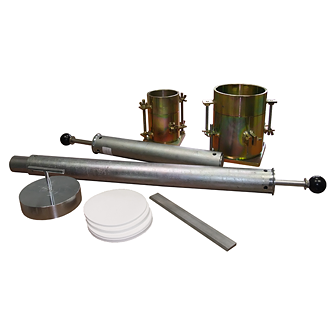

دمك التربة Proctor Compaction -8
نسبة تحمل كاليفورنيا CBR -9
فحص النفاذية Permeability Test -11
 فحص قص التربة Direct Shear -12
فحص االنضغاط الالمحصور Unconfined Compression -13
 حساب وحدة الحجم -14

نترككم مع :


LABGEO Setif Ain Azel.
Mob : 0665 52 11 46
Mail:
labgeotp@gmail.com

الخميس، 11 مايو 2017

Services d'Etudes géotechniques & Etudes de sols




Services d'Etudes géotechniques & Etudes de sols



- Eudes géotechniques :


- Eudes de sols :

Rapport de sol pour les différents essais en laboratoire et in-situ.

Essais sur site :

Sondage pressiométrique, Pénétromètre dynamique, sondage carotté, essais de perméabilité (Lefranc), piézomètre, essais de chargement à la plaque EV2, essais géophysique électrique (sondage electrique verticale).

Essais en laboratoire :

Essai triaxial, essai de cisaillement direct, essai œdométrique, analyse granulométrique par tamisage et par sédimentation, limites d’atterberg, VBS, essai Proctor, IPI et CBR, et les essais chimique de sol(teneur en carbonate de calcium, teneur en sulfate, chlorure)















CONTACTS
LABGEO
Cité Amar Lamrani, Villa N°19, Douéra Wilaya d'Alger, Algerie
Mob : 0665 52 11 46
Mail:
labgeotp@gmail.com
